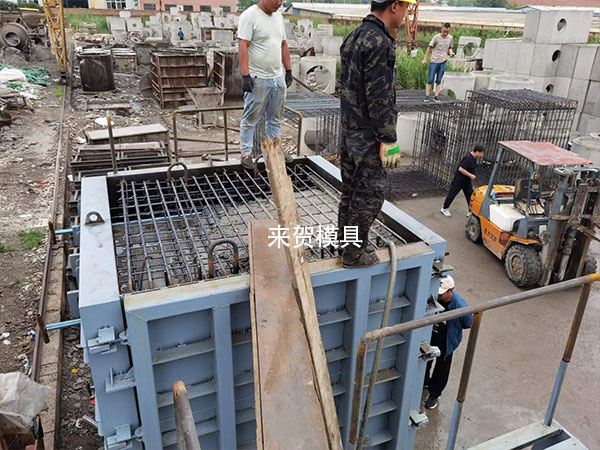

頂進式綜合管廊模具荷載

1)頂進式綜合管廊模具吊裝荷載。吊裝分析采用靜力問題分析方法，對位于四個角點的吊環位置施加面荷載，模擬吊環的實際受力狀。

根據吊環的鋼筋面積，且荷載分布形式為圓形，可以換算出荷載加載的圓面半徑為0.023 m，且斜向荷載可以分解為豎向荷載和水平向荷載，荷載大小計算公式為:

其中，G為重力;S為每個吊環作用面積;r為吊環作用圓面的半徑;Ps為豎向荷載;Ph為水平向荷載。

頂進式綜合管廊模具自重取18.3 t，荷載面積計算為16.61 cm2，豎向荷載為27.9 MPa，水平向荷載為16.1 MPa。

2)工作荷載。頂進式綜合管廊模具采用移動恒載，荷載大小為0.7 MPa，加載面積為(0.3×0.2)m2，汽車兩軸間距1.8 m，汽車行駛速度為90 km/h，為節省計算量，加載到涵洞中心線停止，自重加載1 s，取移動荷載總加載時間為1.12s，每一塊受荷面加載時間為0.08 s，以此模擬荷載的移動。
